Prolongando a vida útil de cabos de MT por meio de ensaios diagnósticos

A decisão de substituir um cabo de média tensão raramente é simples. Ela envolve altos custos, parada da planta, mobilização de equipes de campo e impacto direto na confiabilidade do sistema elétrico. Por muitos anos, a prática dominante tem sido adotar critérios simplificados, geralmente baseados apenas na idade do cabo: uma vez transcorrido determinado número de anos, planeja-se a substituição.

No entanto, a experiência mostra que o tempo de operação, por si só, é um indicador imperfeito do fim da vida útil. Existem cabos muito antigos em excelentes condições, bem como cabos relativamente novos que apresentam degradação acelerada devido a fatores como perfil de carga, estresse térmico, condições ambientais e baixa qualidade de instalação.

Ensaios diagnósticos em campo

É por isso que os ensaios diagnósticos em campo vêm se tornando cada vez mais importantes como ferramenta central para prolongar com segurança a vida útil de cabos em serviço. Os ensaios diagnósticos medem diretamente o comportamento elétrico da isolação e a integridade da blindagem metálica, em vez de presumir que todos os segmentos de uma instalação envelhecem da mesma forma. Com base nesses dados, é possível determinar se um cabo pode permanecer em serviço, se requer apenas monitoramento periódico ou se realmente exige intervenção imediata.

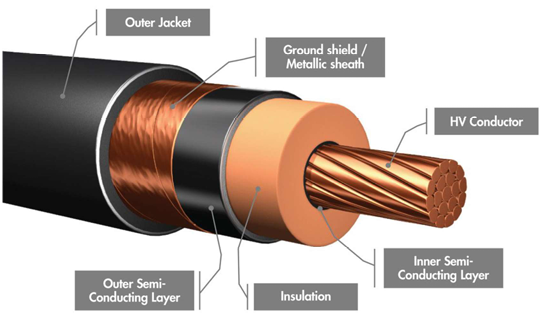

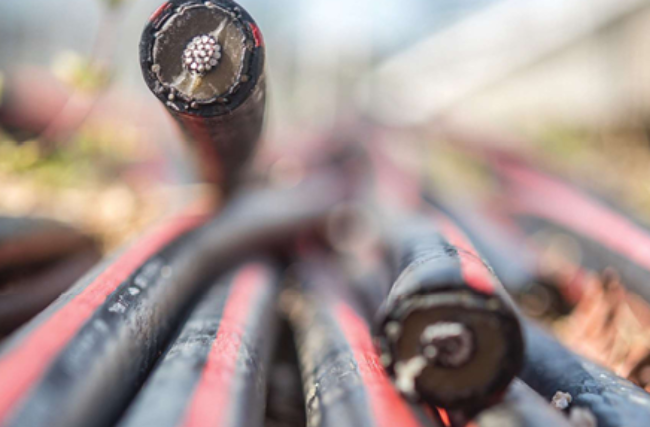

A avaliação da vida útil de cabos de média tensão começa pela compreensão de sua construção. Diferentemente dos cabos de baixa tensão, que normalmente incluem apenas um condutor e isolação, os cabos de média tensão incorporam várias camadas funcionais. Essas camadas incluem o condutor, a camada semicondutora interna, a isolação, a camada semicondutora externa, a blindagem metálica, o separador e a cobertura externa (Figura 1).

Ao longo dos anos, a isolação polimérica tem estado sujeita à formação de arborescências de água, bem como a outros mecanismos de envelhecimento dielétrico. A blindagem metálica pode sofrer corrosão e descontinuidades, o que pode comprometer o controle do campo elétrico e sua capacidade de conduzir correntes de falta. Quando esses dois elementos permanecem em boas condições, é comum que o cabo continue operando muito além da vida útil típica frequentemente citada de 25 a 30 anos sob carga nominal.

Assim, a pergunta mais importante não é: “Qual é a idade do cabo?”, mas sim: “Qual é a condição real da isolação e da blindagem?” Os ensaios diagnósticos existem precisamente para responder a essa segunda pergunta.

Ensaio de Tan Delta em VLF

Nas últimas décadas, o ensaio de tangente delta em frequência muito baixa (VLF, very low frequency) tornou-se um dos métodos de referência para avaliar a condição da isolação de cabos extrudados. O princípio é simples: todo cabo isolado pode ser modelado como um capacitor, no qual parte da corrente é puramente capacitiva e parte está associada às perdas dielétricas. O valor de tangente delta representa a relação entre esses componentes; quanto maior o valor, maiores as perdas e, em geral, pior a condição da isolação.

O ensaio em VLF oferece duas vantagens decisivas. Primeiro, permite a aplicação de níveis de tensão representativos da operação do cabo sem induzir estresse destrutivo, ao contrário de alguns ensaios em corrente contínua, que podem acelerar a degradação do material. Segundo, a combinação de parâmetros como a tangente delta média em 1 U₀, o desvio padrão da tangente delta (SDTD) e a variação da tangente delta (ΔTD) entre diferentes níveis de tensão fornece uma visão altamente sensível do grau de envelhecimento.

Guias internacionais, como a IEEE 400.2, associam os resultados dos ensaios a três categorias de decisão:

• Cabos sem necessidade de ação
• Cabos que requerem estudos futuros ou monitoramento
• Cabos em condição que requer ação, ou seja, com alta probabilidade de falha

Ao traduzir resultados numéricos de ensaio em classes críticas, o método converte uma grandeza elétrica abstrata em informação operacional útil para gestores de ativos.

Reflectometria no Domínio do Tempo

A reflectometria no domínio do tempo (TDR, time domain reflectometry) complementa a avaliação da isolação ao examinar a blindagem metálica. Ao injetar pulsos de curta duração e observar as reflexões ao longo do cabo, é possível identificar descontinuidades significativas na blindagem, normalmente associadas a regiões de alta resistência causadas por corrosão ou rompimento.

A experiência prática e a própria norma IEEE 1617 demonstram que a técnica é sensível a danos mais severos, normalmente acima de aproximadamente 25% da seção transversal da blindagem. Isso torna a TDR particularmente útil para identificar segmentos críticos que podem comprometer o desempenho em condições de falta e a integridade geral do sistema.

Combinada com o ensaio de tangente delta, a TDR permite a classificação dos cabos tanto em termos de risco de falha dielétrica quanto de sua capacidade de desempenhar a função de conduzir correntes de curto-circuito. Nesse contexto, a extensão da vida útil só é aceitável se ambas as funções permanecerem adequadamente preservadas.

Estudo de caso: avaliação de 207 cabos em uma planta industrial

A aplicação prática dessa abordagem pode ser ilustrada por uma campanha de ensaios diagnósticos realizada em uma grande instalação industrial no interior de São Paulo. Ao todo, 207 cabos de média tensão, de 13,8 kV, foram avaliados ao longo de alguns dias por meio de ensaios VLF/tangente delta e TDR, envolvendo uma equipe de campo, bem como preparação e análise especializadas dos dados.

Embora a matriz da empresa já tivesse determinado que os cabos deveriam ser substituídos, uma vez que muitos deles se aproximavam da vida útil projetada de cerca de 30 anos, a unidade local adotou uma estratégia mais cautelosa. Antes de se comprometer com um programa de substituição em larga escala e de alto custo, decidiu realizar alguns dias de ensaios diagnósticos para avaliar a condição real da isolação e da blindagem metálica. Essa abordagem permitiu que a decisão fosse baseada em dados objetivos, evitando substituições prematuras e identificando com precisão quais cabos realmente exigiam atenção imediata.

Os resultados de tangente delta, interpretados de acordo com a IEEE 400.2, apresentaram a seguinte distribuição:

• Aproximadamente 55% dos cabos foram classificados como “sem necessidade de ação”.
• Aproximadamente 18% a 19% foram classificados como “necessidade de estudo futuro”.
• Aproximadamente 28% foram classificados como “ação requerida”.

Em paralelo, foram realizados 51 ensaios de TDR, e não foram detectadas anomalias compatíveis com degradação severa da blindagem, ou seja, perda superior a 25% da seção transversal da blindagem metálica. Isso reforçou que a principal preocupação naquele momento estava centrada na condição da isolação.

Um achado particularmente relevante foi que 108 cabos, muitos dos quais estavam entre os mais antigos da planta, com mais de 30 anos de serviço, apresentaram resultados compatíveis com condições operacionais aceitáveis. Em uma estratégia de manutenção baseada exclusivamente na idade, a maioria desses cabos teria sido automaticamente incluída nos planos de substituição. No entanto, os ensaios diagnósticos mostraram que eles poderiam permanecer em serviço com segurança, postergando a necessidade de intervenção.

No outro extremo, 57 cabos foram identificados como tendo alta probabilidade de falha, embasando recomendações para a substituição de trechos, emendas e terminações, especialmente nos circuitos mais críticos para o processo industrial. Entre esses dois extremos, um grupo intermediário de cabos foi classificado como “necessidade de estudo futuro”, indicando o valor de repetir as medições dentro de um a dois anos para acompanhar a evolução da tangente delta e determinar o momento mais adequado para intervenção.

A principal vantagem dessa abordagem é que ela organiza a população de cabos em três grupos bem definidos:

1. Cabos bons, com resultados dentro da faixa de “sem necessidade de ação”, podem ter sua vida útil efetivamente prolongada, permanecendo em operação até que os indicadores de degradação comecem a se aproximar dos limites de alerta. Em muitos casos, isso significa obter vários anos adicionais de serviço sem comprometer a confiabilidade.
2. Cabos que requerem monitoramento são classificados como “necessidade de estudo futuro” quando os resultados indicam sinais de envelhecimento, embora ainda não em nível crítico. Para esse grupo, o ensaio diagnóstico transforma a incerteza em um plano: estabelece-se uma linha de base e define-se um cronograma de ensaios futuros. Se a próxima campanha mostrar valores de tangente delta estáveis, a operação pode continuar; se ocorrer progressão significativa, a substituição pode ser programada antes da falha.
3. Cabos que requerem ação, com alta probabilidade de falha indicada por valores elevados de MTD, ΔTD e desvio padrão, frequentemente são acompanhados pela interrupção automática do ensaio por razões de segurança. Nesses casos, o ensaio diagnóstico não prolonga a vida útil; ao contrário, antecipa a decisão e evita que o fim da vida útil se manifeste como uma parada não planejada.

Em todos os cenários, a vida útil do cabo deixa de ser uma suposição estatística e passa a ser uma variável gerenciada por meio de dados.

Extensão da vida útil com segurança operacional

Prolongar a vida útil dos cabos não significa adiar o problema. O ponto central é que, ao medir sistematicamente a condição da isolação e da blindagem metálica, a empresa passa a ter acesso a indicadores objetivos de risco. Em vez de programar substituições em larga escala de cabos que ainda estão em boas condições, ela direciona recursos para aqueles que realmente apresentam maior probabilidade de falha.

No estudo de caso, isso significou manter em serviço mais de 100 cabos que, em uma estratégia de manutenção baseada na idade, teriam sido substituídos automaticamente. Ao mesmo tempo, os 57 cabos críticos foram identificados e priorizados. A consequência direta é uma curva de investimento mais suave, menos paradas não planejadas e maior disponibilidade dos ativos elétricos da planta.

Do ponto de vista da engenharia, há um benefício adicional: o histórico de medições permite comparar como diferentes circuitos respondem ao longo do tempo às mesmas condições operacionais. Isso ajuda a identificar problemas sistêmicos de instalação, problemas de drenagem e trechos mais expostos à umidade ou ao estresse mecânico, orientando medidas de mitigação que vão muito além da simples substituição de um cabo.

Os ensaios de tangente delta e TDR, quando realizados como ações isoladas, já agregam valor. No entanto, seu verdadeiro potencial surge quando são incorporados a um programa de manutenção preditiva com reensaios periódicos, atualização de banco de dados e integração com o planejamento de investimentos.

Sob essa perspectiva, cada campanha funciona como um retrato de alta resolução da população de cabos. A comparação de campanhas sucessivas revela a taxa de envelhecimento de cada trecho. Cabos que permanecem estáveis podem ter seu intervalo de reensaio ampliado, enquanto aqueles que apresentam degradação acelerada recebem prioridade para substituição ou reparos localizados.

Ao longo do tempo, a combinação de dados diagnósticos e histórico operacional permite que a pergunta “por quanto tempo este cabo pode continuar operando?” deixe de ser uma estimativa conservadora e passe a ser uma resposta tecnicamente fundamentada. Em outras palavras, os ensaios diagnósticos convertem a vida útil teórica em vida útil gerenciada.

Essa experiência demonstra que é possível combinar rigor técnico, extensão da vida útil dos cabos e confiabilidade. Em vez de tomar decisões com base exclusivamente na idade, a empresa avaliou individualmente 207 cabos utilizando métodos consolidados em normas internacionais, obtendo um mapa detalhado de sua rede de média tensão. Com base nesse mapa, foi possível manter em operação dezenas de cabos mais antigos, monitorar aqueles em condição intermediária e agir de forma decisiva onde o risco era elevado.

Conclusão

Ao fazer isso, a empresa otimizou investimentos, evitou falhas e criou a base para um ciclo de melhoria contínua. Cada novo ensaio aprimora o conjunto de dados, melhora a compreensão do envelhecimento em serviço e torna o planejamento futuro mais preciso. Dessa forma, os ensaios diagnósticos não são apenas uma verificação pontual da condição dos ativos, mas também uma ferramenta estratégica para prolongar com segurança a vida útil de cabos de média tensão, ao mesmo tempo em que fortalecem a confiabilidade dos sistemas elétricos industriais.

Referências

[1] IEEE Standards Association. IEEE Std. 400.2-2024, IEEE Guide for Field Testing of Shielded Power Cable Systems Using Very Low Frequency (VLF) (Less Than 1 Hz), 2024.

[2] IEEE Standards Association. IEEE Std. 1617-2022, IEEE Guide for Detection, Mitigation, and Control of Corrosion on Metallic Shields of Medium-Voltage Underground Cables, 2022.

Este artigo foi escrito e publicado na revista NETAWORLD, edição Industry Topics da primavera de 2026.

Autores: Nilson Baroni Jr., Daniel Bento e Rafael Morgado, Baur USA Corp, e Danilo de Souza, USMT.
